Kompaktmagnetventil 10 mm
Kompaktmagnetventil 10 mm
Die Baureihenbezeichnung System 3–10 steht für ein kompaktes Magnetventil mit einer blockbaren Baubreite von 10 mm. Alle Varianten besitzen einen Ankerdurchmesser von 3 mm, der für diese pneumatische Leistungsklasse durch Simulation und praktische Erprobung als optimal ermittelt wurde.
Einsatz der Ventile aus dem System 3-10
Die Magnetventile werden in der Automationstechnik vornehmlich als 3/2-Wege-Ventile oder als 2/2-Wege-Ventile in den Schaltfunktionen NC (stromlos geschlossen) oder NO (stromlos geöffnet) verwendet.
Bei der 3/2-Wege-Ausführung sind Betriebsdrücke bis zu 10 bar oder Nennweiten bis zu 0,7 mm typisch. Die Baureihe wurde für den Betrieb mit gefilterter Druckluft und inerten Gasen ausgelegt.
Die Verwendung anderer Medien, insbesondere in der Medizintechnik, bedarf der Abstimmung mit nass magnet.
Funktion
Beim System 3–10 wird der Anker (1) durch die Rückstellfeder (2) in die Endlage gedrückt. Der Anker selbst beinhaltet keine Dichtelemente. Die Ankerbewegung überträgt sich auf den Betätiger, der das Dichtelement (3) aufnimmt.
Im stromlosen Zustand wirkt die Rückstellfeder über den Anker und den Betätiger auf den Dichteinsatz, der zum Abdichten gegen den unteren Ventilsitz (4) gedrückt wird. Wird die Magnetspule bestromt, zieht der Anker an. Der Betätiger wird entlastet und bewegt sich, unterstützt durch die untere Druckfeder (5), nach oben.
Der Dichteinsatz gibt den unteren Ventilsitz frei und dichtet gegen den oberen Ventilsitz (6) ab. Für eine 2/2-Wege-Ausführung oder für die NO-Schaltfunktion werden die beiden Ventilsitze unterschiedlich mit Druck beaufschlagt, wobei eine modifizierte Federauslegung herstellerseitig vorgesehen ist.
Hinweis
Wir behalten uns das Recht vor, Produktänderungen ohne Vorankündigung vorzunehmen. Für andere Anwendungen als die allgemeine Industriepneumatik wenden Sie sich bitte an das Werk.

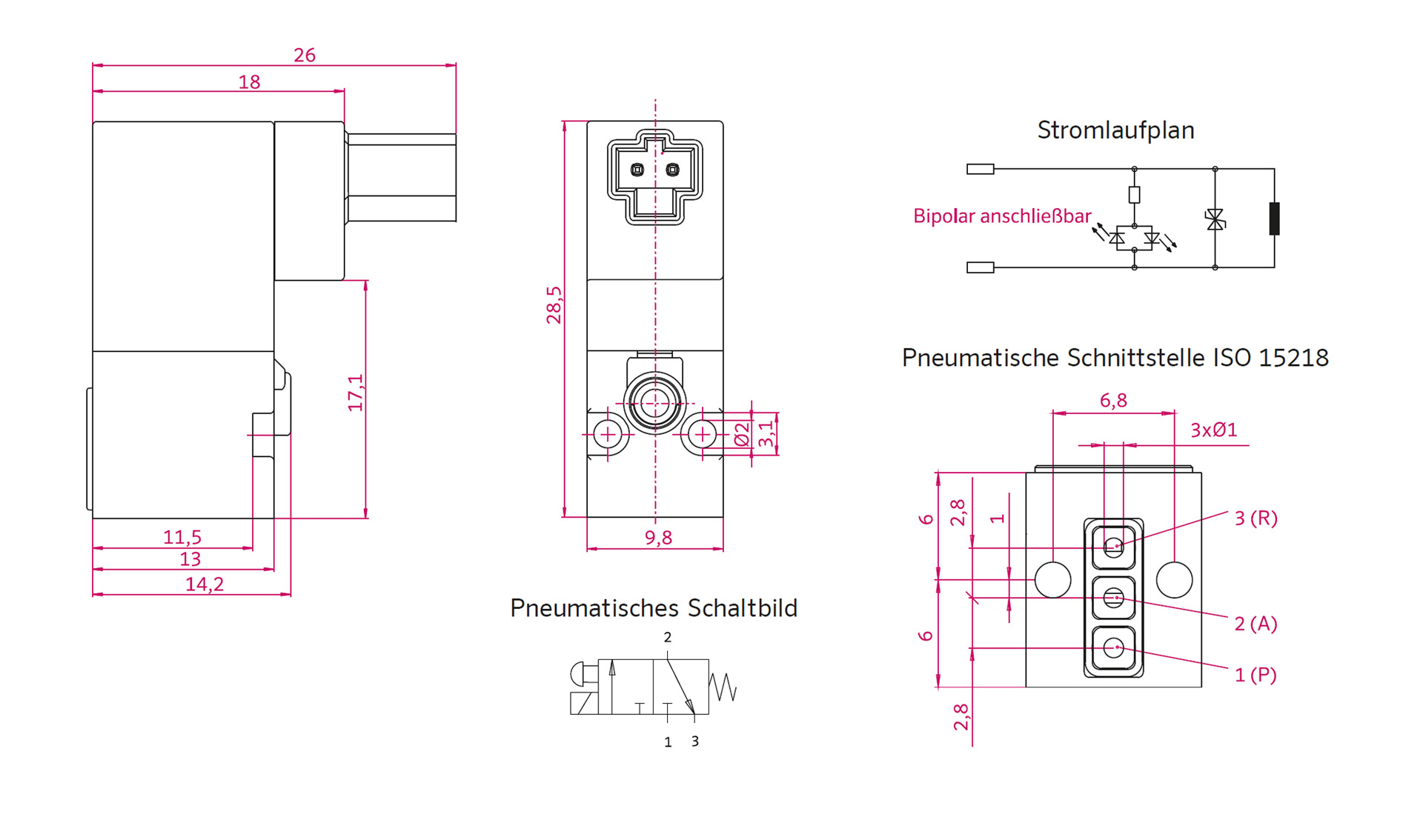

Hinweis: Dargestellt ist die 3/2-Wege-NC-Ausführung GÜ mit gegenüberliegender elektrischer/pneumatischer Schnittstelle.
Kompaktmagnetventil 10 mm 130-070-0087Nicht auf Lager- Baubreite: 10 mm
- Funktion: 3/2 NC
- 1. Spannung: 24 V DC
- Leistung: 0,6 W
- Elektr. Anschluss: Stift
- Belüftungsnennweite: 0,5 mm
- Kompaktmagnetventil 10 mm 130-070-0089Nicht auf Lager
- Baubreite: 10 mm
- Funktion: 3/2 NC
- 1. Spannung: 24 V DC
- Leistung: 0,9 W
- Elektr. Anschluss: Stift
- Belüftungsnennweite: 0,5 mm
Kompaktmagnetventil 10 mm 130-070-009173,36 € Ab 43,98 €- Baubreite: 10 mm
- Funktion: 3/2 NC
- 1. Spannung: 24 V DC
- Leistung: 0,6 W
- Elektr. Anschluss: USC
- Belüftungsnennweite: 0,5 mm
- Kompaktmagnetventil 10 mm 130-070-0092Nicht auf Lager
- Baubreite: 10 mm
- Funktion: 3/2 NC
- 1. Spannung: 12 V DC
- Leistung: 0,6 W
- Elektr. Anschluss: USC
- Belüftungsnennweite: 0,5 mm
- Kompaktmagnetventil 10 mm 130-070-009373,36 € Ab 43,98 €
- Baubreite: 10 mm
- Funktion: 3/2 NC
- 1. Spannung: 24 V DC
- Leistung: 0,9 W
- Elektr. Anschluss: USC
- Belüftungsnennweite: 0,5 mm
Kompaktmagnetventil 10 mm 130-070-0096Nicht auf Lager- Baubreite: 10 mm
- Funktion: 3/2 NC
- 1. Spannung: 24 V DC
- Leistung: 0,6 W
- Elektr. Anschluss: JPC
- Belüftungsnennweite: 0,5 mm
- Kompaktmagnetventil 10 mm 130-070-0097Nicht auf Lager
- Baubreite: 10 mm
- Funktion: 3/2 NC
- 1. Spannung: 6 V DC
- Leistung: 0,6 W
- Elektr. Anschluss: JPC
- Belüftungsnennweite: 0,5 mm
- Kompaktmagnetventil 10 mm 130-070-009873,36 € Ab 43,98 €
- Baubreite: 10 mm
- Funktion: 3/2 NC
- 1. Spannung: 24 V DC
- Leistung: 0,9 W
- Elektr. Anschluss: JPC
- Belüftungsnennweite: 0,7 mm
- Kompaktmagnetventil 10 mm 130-070-010173,36 € Ab 43,98 €Nicht auf Lager
- Baubreite: 10 mm
- Funktion: 3/2 NC
- 1. Spannung: 24 V DC
- Leistung: 0,9 W
- Elektr. Anschluss: JPC
- Belüftungsnennweite: 0,7 mm
Kompaktmagnetventil 10 mm 130-070-0125Nicht auf Lager- Baubreite: 10 mm
- Funktion: 3/2 NC
- 1. Spannung: 24 V DC
- Leistung: 0,9 W
- Elektr. Anschluss: M
- Belüftungsnennweite: 0,7 mm
- Kompaktmagnetventil 10 mm 130-070-013273,36 € Ab 27,29 €
- Baubreite: 10 mm
- Funktion: 3/2 NC
- 1. Spannung: 24 V DC
- Leistung: 0,9 W
- Elektr. Anschluss: USC
- Belüftungsnennweite: 0,7 mm
- Kompaktmagnetventil 10 mm 130-070-0154Nicht auf Lager
- Baubreite: 10 mm
- Funktion: 3/2 NO
- 1. Spannung: 24 V DC
- Leistung: 0,9 W
- Elektr. Anschluss: USC
- Belüftungsnennweite: 0,6 mm
